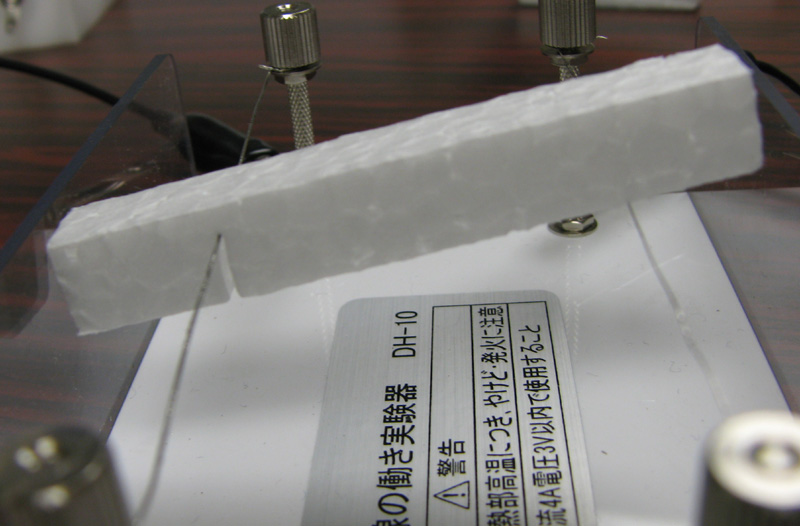

| 電熱線に電流を流し、発泡スチロールを載せて切断します。 |
 |
 |
 |
| 実験装置 | 実験結果 | サーモテープ |
 |
 |
| 乾電池２個 | 乾電池1個 |
 |
 |
| 太い電熱線 温度30℃以上 |
細い電熱線 温度25℃ぐらい |
長さ、材質が同じ電熱線で太さの違うものを2種類用意し、乾電池をつないで電流を流しました。
乾電池を2個用いて教科書どおりに授業を行ったところ、班によって細い方が切断されるまでの時間が短いという結果と、
太い方が切断されるまでの時間が短いという結果になりました。
乾電池を2個直列につないだ場合と、1個の場合で発熱の違いを調べました。
温度分布はサーモグラフィー(チノーCPA-150)を用いて撮影しました。
実験は、2009年12月4日、岐阜市立三輪南小学校で行いました。
photo = T. Yamada and S. Kawakami.
