炭素循環モデル

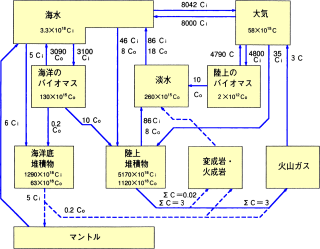

現在の地球システムにおける炭素循環。ズーム
現在の地球システムにおける炭素循環。
Ciは無機炭素、Coは有機炭素。
Holster et al., 1988

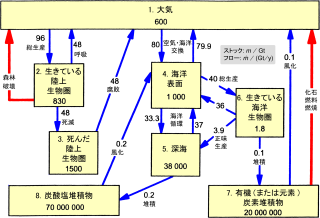

8ボックス・モデルによる全地球炭素循環。ただし、工業化以前の、平衡状態。ズーム
8ボックス・モデルによる全地球炭素循環。ただし、工業化以前の、平衡状態。
赤い矢印は、人間によるもの。この図(工業化以前)ではほぼ0。
